Outils speciaux pour DANA 30...

Salut,

Antoine (jeeper cj7.91) voulez avoir un post sur le spreader... parce qu'il avait des questions...

et avant qu'il dépose un brevet , voici le "STGIL" (non je suis pas mégalo: c'est Antoine qui a eu l'idée! (voir post sur la dépose DANA 30)) le
premier spreader avec glissières...j'ai fait ça parce que j'ai pas trouvé de vis plus grosse que 10mm donc je me suis creuser la tête et voila le
résultat...

Désolé pour la qualité de la soudure ... mais j'ai l'impression que je m'améliore...




La vis c'est du 10 mm qui n'est pas soudée, elle donc peut coulisser des 2 cotés...

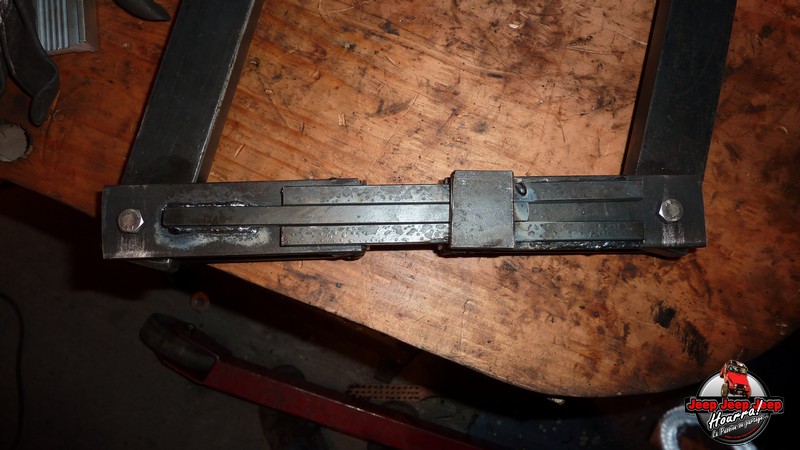

Pour que ça écarte "droit" j'ai soudé une glissière de l'autre coté:



l'autre coté plus en détail... la tige (10x10) centrale est soudé d'un coté... et les 2 tiges (10x10) latérales de l'autre... de sorte
que quand on serre ... ça s'écarte droit...

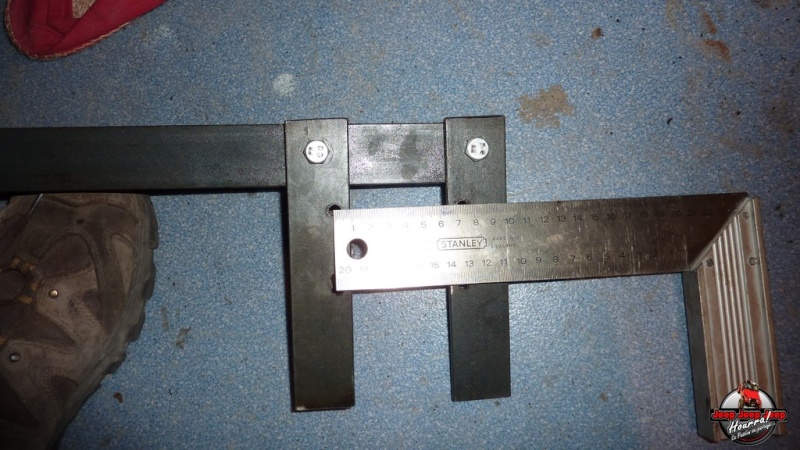

De l'autre coté du spreader, j'ai renforcé les barres latérales de 5x40 en soudant un "étai" en plein milieu...





Vous remarquerez qu'il manque les trous pour fixer l'écarteur sur le pont ... normal: j'ai pas le pont (qui est à l'époxy)
pour mesurer précisément l'endroit où je doit les faire...

Pour ceux qui vont se lancer... ne faites pas la même bêtise que moi... prévoyez des barres latérales plus longues de telle
sorte qu'il n'y aurait que 2 trous à faire pour le rendre compatible avec un DANA 40 voire 60...

Les dimensions vont venir...

Au fait ... prix de revient 24€ !!



Gilles

Bonjour Gilles

Bravo old boy

Pour t'avancer je suis alle mesurer les alesages du nana 30 ou il faut positionner le Stgil

C'est 22,10mm de diametre et la profondeur du trou depasse les 10mm

je reflechis soit prendre une vis a tete hexagonale et tourner la tete ou un axe soude

la cote suivante n 'a pa ete prise avec exactitude mais la distance entre le bas du pont et le milieu de l'alesage ou vient se positionner le Stigl est de 120mm environ

A+++++++++

Antoine

Salut!

Puisque je n'ai toujours pas toutes les pièces, j'en profite pour vous donner les dimensions des outils nécessaires
pour le calage de la distance conique et le jeu de denture...

Distance conique:

Voici les 3 pièces qui se mettent en lieu et place du différentiel...



La cale qui se mettra sur le pignon d'attaque...



le pavé pour mettre le comparateur (les dimensions ne sont pas importantes: pourvu qu'il soit plat!)

Une petite photo de famille...


Jeu de denture:

Ce sont 2 cales qui vont remplacer les roulements pour permettre l'ajout (ou le retrait) de cales plus facilement...
C'est la largeur qui est importante! Notez le chanfrein qui permet de rentrer correctement dans le différentiel...



Une autre vue... (profil/face comme vous voulez!! )



Je sais... je vois arriver la question... comment j'ai fait pour connaitre les dimensions... ???

Il y avait 2 solutions... soit par la mesure et bonjour l'imprécision (même avec un palmer) soit par la doc...
Donc j'ai cherché avec notre amis Google chez Koyo le LM501314 (c'est le roulement qui équipe le différentiel)
et voila la synthèse:



cout: 160 €


Oui! j'ai oublié de mettre à jour les dimension du spreader ça viendra ce week-end... Pas taper!

Gilles

Bonjour Gilles

Je sens que tu vas me hair ce soir .......mais tant pis

C'est une super idee d'utiliser des faux roulements pour calculer les rondelles de calage pour le positionnement juste de la couronne par rapport au pignon .Seulement ,il ne faut que le diametre interieur soient identique entre le roulement et la bague .Ca va coincer et rendre le demontage fastidieux pour mettre les cales d epaisseur entre le faux roulement et le corps du differentiel .......Il faut demonter le roulement du corps de differentiel ,mesurer le diametre de la portee du roulement sur le corps , rajouter 0.04mm et realeser le diametre interieur du faux roulement a cette cote et on aura un ajustement facilement demontable

On voit que tu abordes le front axle avec serieux et aussi bien qu'un pro

A++++++++++et bon courage

Antoine

jeeper cj7.91 a écrit:Bonjour Gilles

Je sens que tu vas me hair ce soir .......mais tant pis

C'est une super idee d'utiliser des faux roulements pour calculer les rondelles de calage pour le positionnement juste de la couronne par rapport au pignon .Seulement ,il ne faut que le diametre interieur soient identique entre le roulement et la bague .Ca va coincer et rendre le demontage fastidieux pour mettre les cales d epaisseur entre le faux roulement et le corps du differentiel .......Il faut demonter le roulement du corps de differentiel ,mesurer le diametre de la portee du roulement sur le corps , rajouter 0.04mm et realeser le diametre interieur du faux roulement a cette cote et on aura un ajustement facilement demontable

On voit que tu abordes le front axle avec serieux et aussi bien qu'un pro

A++++++++++et bon courage

Antoine

Re-Salut Antoine...

Haïr, haïr, c'est un bien grand mot : c'est constructif!

C'est de quel roulement tu parles ?
Ceux pour le calage jeu de denture ? (car selon moi seul l'épaisseur du roulement est importante)
ou distance conique où là il est necessaire que toutes les piéces soient avec un minimun de jeu?

Gilles

Bonjour Gilles

Je parle du diametre de 41,29

Si j'ai bien compris ,tu vas utiliser des faux roulements a la place des roulements pour determiner le positionnement de la couronne .Et ceci pour eviter de demonter les vrais roulements plusieurs fois de suite pour essayer avec les rondelles .

Si tu mets l'alesage interieur du faux roulement a la meme cote que le roulement ,le demontage a chaque fois ne sera pas aise et tu devras utiliser un decolleur .

si tu rajoutes 0,04mm a l'alesage interieur de ton faux roulement ,tu auras un ajustement avec le corps glissant juste sans jeu facilement demontable te facilitant la tache .c 'est ainsi que sont fabriques les gabarits de controle

A ++++++++++++

Antoine

jeeper cj7.91 a écrit:Bonjour Gilles

Je parle du diametre de 41,29

Si j'ai bien compris ,tu vas utiliser des faux roulements a la place des roulements pour determiner le positionnement de la couronne .Et ceci pour eviter de demonter les vrais roulements plusieurs fois de suite pour essayer avec les rondelles .

Si tu mets l'alesage interieur du faux roulement a la meme cote que le roulement ,le demontage a chaque fois ne sera pas aise et tu devras utiliser un decolleur .

si tu rajoutes 0,04mm a l'alesage interieur de ton faux roulement ,tu auras un ajustement avec le corps glissant juste sans jeu facilement demontable te facilitant la tache .c 'est ainsi que sont fabriques les gabarits de controle

A ++++++++++++

Antoine

Re-Salut Antoine,

C'est une coquille de ma part: l'usineur qui m'a fait les piéces m'a fait la même remarque que toi... il a ajouté effectivement 4/100 pour
permettre de rentrer les gabarits sans difficultées...

J'ai corrigé le post en conséquence!! Mea culpa

Mais c'est rassurant d'être controlé: ne change rien!

Amicalement

Gilles.

Salut!

Chose promise chose due!!!

Voici les specs de l'outil spécial joint spi DANA 30, (c'est Antoine qui va être content!!!)

Il vous faut une tige filetée de diametre 12mm sur 30cm, 3 boulons et 2 rondelles...



Voici le profil avec les mesures...



Voici la face avec les mesures (je me suis bien fait C...R pour vous faire le profilé!!! )...

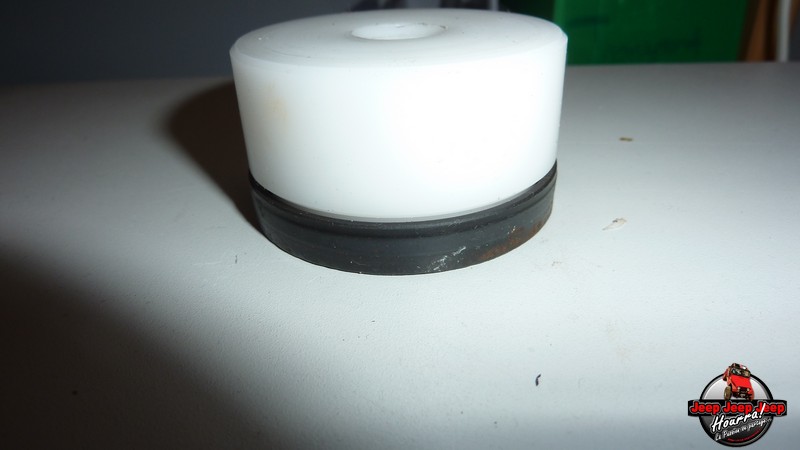

Une des rondelles en téflon en action... sur le caoutchouc du joint spi...



et il faut le faire 2 fois!!! (j'avoue à ma grande honte que les 2 rondelles ne sont pas EXACTEMENT identiques!)

cout 40 €

On a fait quelques adaptations "en live" lors de la réalisation en utilisant l'ancien joint spi comme gabarit pour que ce soit parfait...
Mes mesures sont bonnes... mais je vous conseille de faire de même... pour ne pas avoir de mauvaises surprises. D'où la présence
du joint spi sur les photos...

Pour le mode opératoire d'installation... c'est ICI

Amicalement...

Oui je sais! je n'ai toujours pas mis les dimensions du spreader ... ça va arriver!!!

Gilles

Salut!

Encore un outils special !!! Je crois que c'est le dernier...(enfin j'espére!)

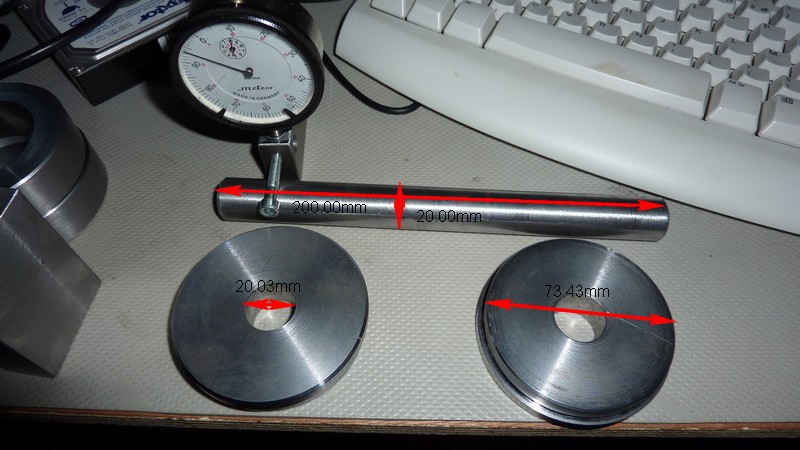

Ces 2 rondelles permettront de mettre en place proprement les cages de roulements de l'arbre d'attaque...
le trou au milieu fait 12mm...





cout 20 €

J'en profite pour mettre l'immobilisateur d'arbre d'attaque dans le bon post...










cout 7 €

très ingénieux, pense a faire de la location "outils spéciaux" ou faire le tour de France des jeepers qui restaurent leurs ponts

Salut!

Vu qu'on se rapproche du remontage des portes fusées...

Je vous presente le dernier (je crois) outils pour DANA 30 CJ7

L'installateur pour rotules qui se mettra entre la rotule et la presse:



Il y a 2 longueurs de tubes la 200mm c'est pour la rotule inférieure et la 70 mm pour la rotule supérieure

Le tube est fendue en 4 endroit pour permettre de rentrer la rotule... un peu en force...

Vous savez tout...

Je crois Patrice d'effectivement la collection est complète maintenant!!

Amicalement

Gilles

Comme dit la pub...

Quand il n'en y a plus... il y en a encore!!!!!

Aller! Un dernier outil DIY et oui c'est moins cher...

Celui là, il servira à extraire le roulement intérieur de la fusée...

Ça m'a l'air super, j'y comprends pas grande chose, mais j'adore quand on fabrique ce qu'il faut au lieu de chercher à tout prix à acheter déjà tout fait.
DIY for life!

Marcin a écrit:Ça m'a l'air super, j'y comprends pas grande chose, mais j'adore quand on fabrique ce qu'il faut au lieu de chercher à tout prix à acheter déjà tout fait.
DIY for life!

Salut Marcin,

Si tu veux les voirs en 'action' va dans la section MECANIQUE->TRANSMISSION, regardes les posts avec DANA 30 dedans!!

Si c'est pas du teasing ça...

Gilles, en manque d'écrou...

stgil a écrit:

Marcin a écrit:Ça m'a l'air super, j'y comprends pas grande chose, mais j'adore quand on fabrique ce qu'il faut au lieu de chercher à tout prix à acheter déjà tout fait.
DIY for life!

Salut Marcin,

Si tu veux les voirs en 'action' va dans la section MECANIQUE->TRANSMISSION, regardes les posts avec DANA 30 dedans!!

Si c'est pas du teasing ça...

Gilles, en manque d'écrou...

Je ne manquerai pas à le faire!
Même si je comprends pas grande chose niveau transmission etc, pour l'instant bien sûr.

Damned! le Rascal!

Ce sacré rattlesnake de Gilles a oublié de vous presenter ENCORE un outil

enfin un outil... 2 morceaux de tubes ...

L'un pour sortir la cage interieure de roulement de l'arbre d'attaque...

L'autre pour installer PROPREMENT le joint exterieur de nez de pont...





On a jamais été aussi proche du but!!!
