Maïté s'allume (Contacteur de démarrage de CJ7 1976-1986)

Salut,


Bon il faut bien commencer par quelque chose pour la rénovation du faisceau...

Quoi de plus normal que de commencer par le contacteur de démarrage!

Il existe 2 formes de contacteurs:

de CJ7 avec colonne de dir réglable:




et avec colonne de dir NON réglable:






leur fonctionnement est identique!

Ces connecteurs possèdent 5 positions qui sont commandé par un sélecteur sur le coté commandé lui-même
grâce à la tringle de la colonne de direction (c'est >>> ICI <<<)



Ces positions sont:

1-ACCESSOIRE
2-LOCK OFF
3-OFF
4-ON
5-START

NB: La position 5, posséde un ressort de rappel pour se mettre en position 4 :

Vous voulez pas laisser le démarreur en marche après avoir démarrer !...
... à moins que vouloir avoir une voiture "electrique"... enfin Hydride: Electrique ET Thermique!!!

... ou un moyen de gagner quelques chevaux... pour mon pov' diesel


Chaque positions du sélecteur (ouvert ou ferme) les circuits internes du boitier et ressortent sur le bornier qui sont nommés:



Les bornes B-1, B-2, et B-3 (selon le MR 252) sont les entrées du contacteur... les autres bornes sont donc les sorties!

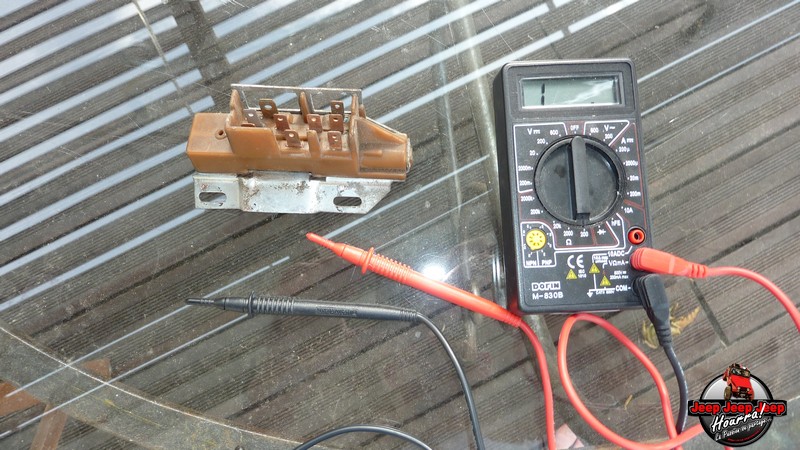

Pour tester l'état de ces bornes il n'y a pas 36 solutions... le voltmètre en mode ohmmètre et un peu d'aide du MR 252:



Il en ressort le tableau suivant en fonction des position du sélecteur:

Etat du connecteur	I-1	I-3	A	S	G-1	G-2
ACCESSOIRE	FERME	OUVERT	FERME	OUVERT	OUVERT	OUVERT
LOCK-OFF	OUVERT	OUVERT	OUVERT	OUVERT	OUVERT	OUVERT
OFF	OUVERT	OUVERT	OUVERT	OUVERT	OUVERT	OUVERT
ON	FERME	FERME	FERME	OUVERT	OUVERT	OUVERT
START	FERME (B-2)	OUVERT	OUVERT	FERME	FERME	FERME

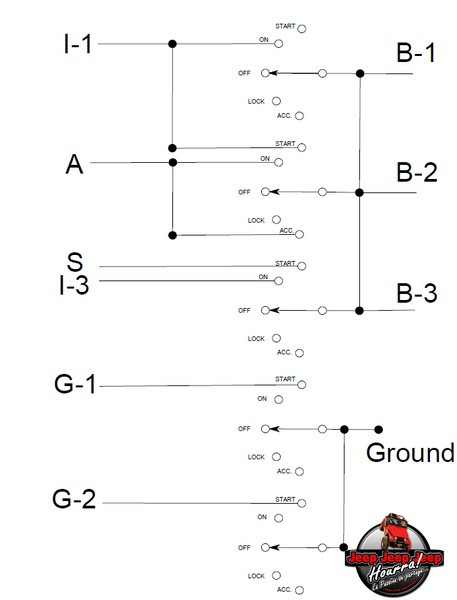

J'en profite pour vous faire (selon le MR 252) le schéma électrique interne du connecteur:



Signification électrique des 5 positions:

Etat du connecteur	Diesel	Essence
ACCESSOIRE	N/A	N/A
LOCK-OFF	N/A	N/A
OFF	N/A	N/A
ON	-MISE EN SERVICE ELECTROVANNE POMPE A GASOIL, -LANCEMENT TIMER BOUGIES DE PRÉCHAUFFE, -« + » APRES CONTACT -Mise en service instrumentation...	-? -« + » APRES CONTACT -Mise en service instrumentation... - ??
START	LANCEMENT DEMARREUR	LANCEMENT DEMARREUR

Je rajouterais les choses au fur et à mesures de mes constatations... Mais pour le Diesel, je crois qu'on a fait le tour de la question

Donc pour l'essence ... je compte un peu sur vous!!!

PS: Il semble que ce connecteur est aussi utilisé sur le YJ,XJ,SJ... à confirmer... d'avance!!


Amicalement,

Gilles

Stgil !!!!
